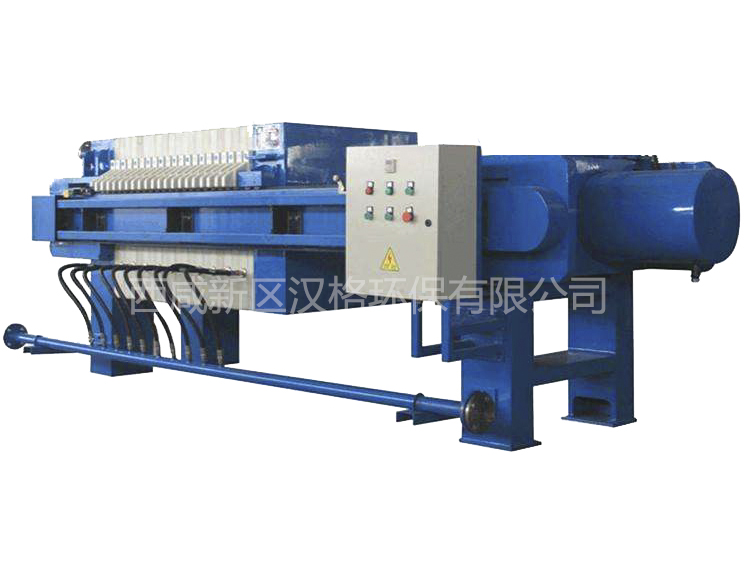

液壓壓緊板框式壓濾機構成：



　　(1)主機部分



　　主機由兩根橫梁，其兩端分別固定在止推板1和液壓缸座11的兩側面，構成機架。在左右橫梁8上垂直擱置、依次排列著由濾框3、濾板4、濾布5組成的若干濾室;并可沿橫梁作水平方向移動。壓緊板7與活塞桿9鉸接。由液壓缸活塞驅使前后移動，壓緊濾框、濾板，達到液壓工作壓力后，旋轉鎖緊螺母10鎖緊保壓。再關閉電機，即可進料過濾。



　　(2)液壓部件



　　液壓部件由液壓輔件(油箱和濾油器)、液壓泵、閥、液壓缸和管路等組成。



　　液壓用油需經20μm孔徑過濾，加油至液面線上限，電動機驅動油泵，壓力油經電磁閥進入液壓缸;推動活塞完成濾室的壓緊和放松工序。液壓工作壓力值見各型號規格的插頁。



　　(3)電氣元件 電氣元件安裝在油箱右側，操縱元件安裝在油缸座右側。
