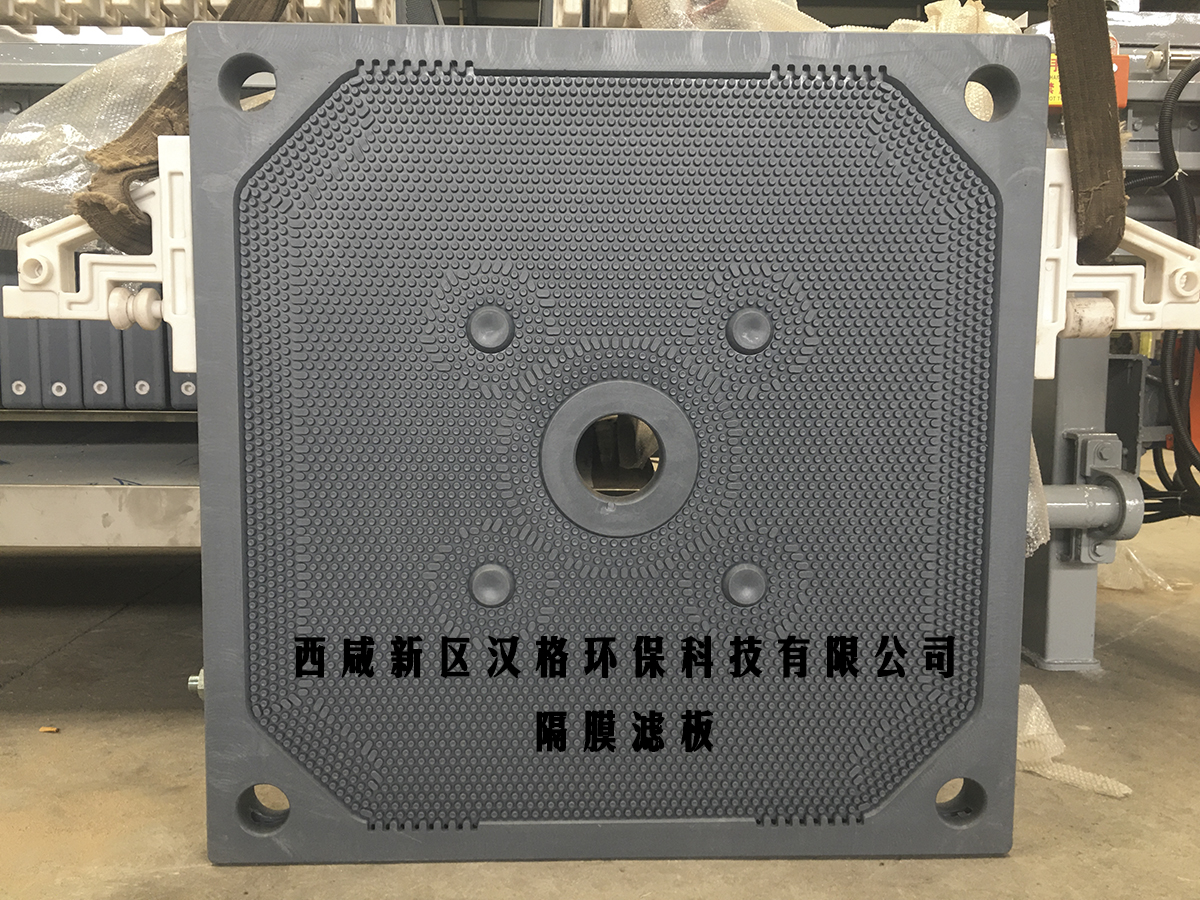

隔膜壓濾機隔膜濾板
隔膜濾板中間凹槽部分基本和周圍相平,也就是說隔膜濾板的濾室非常的薄,這是區分廂式濾板的很大的區別點。

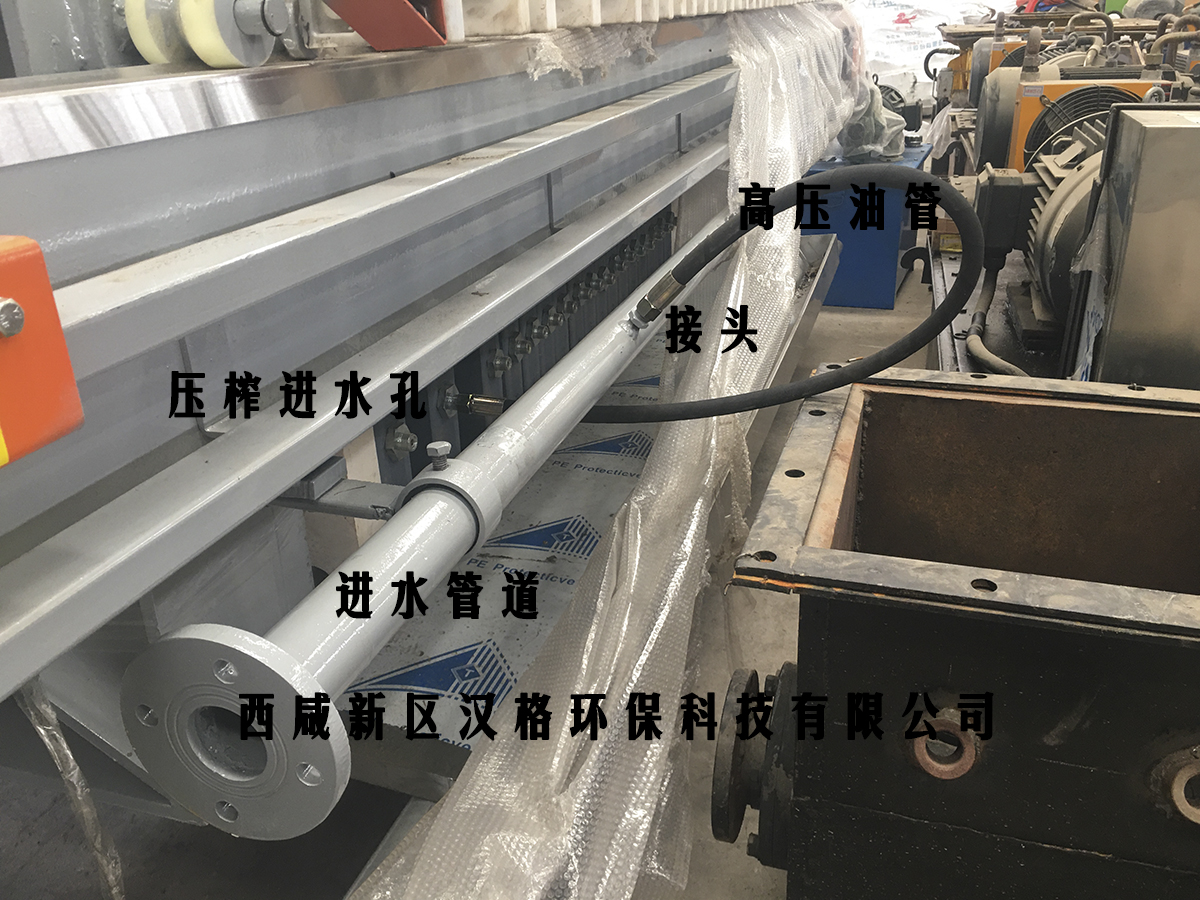

隔膜壓濾機壓榨進水管道和隔膜濾板連接圖

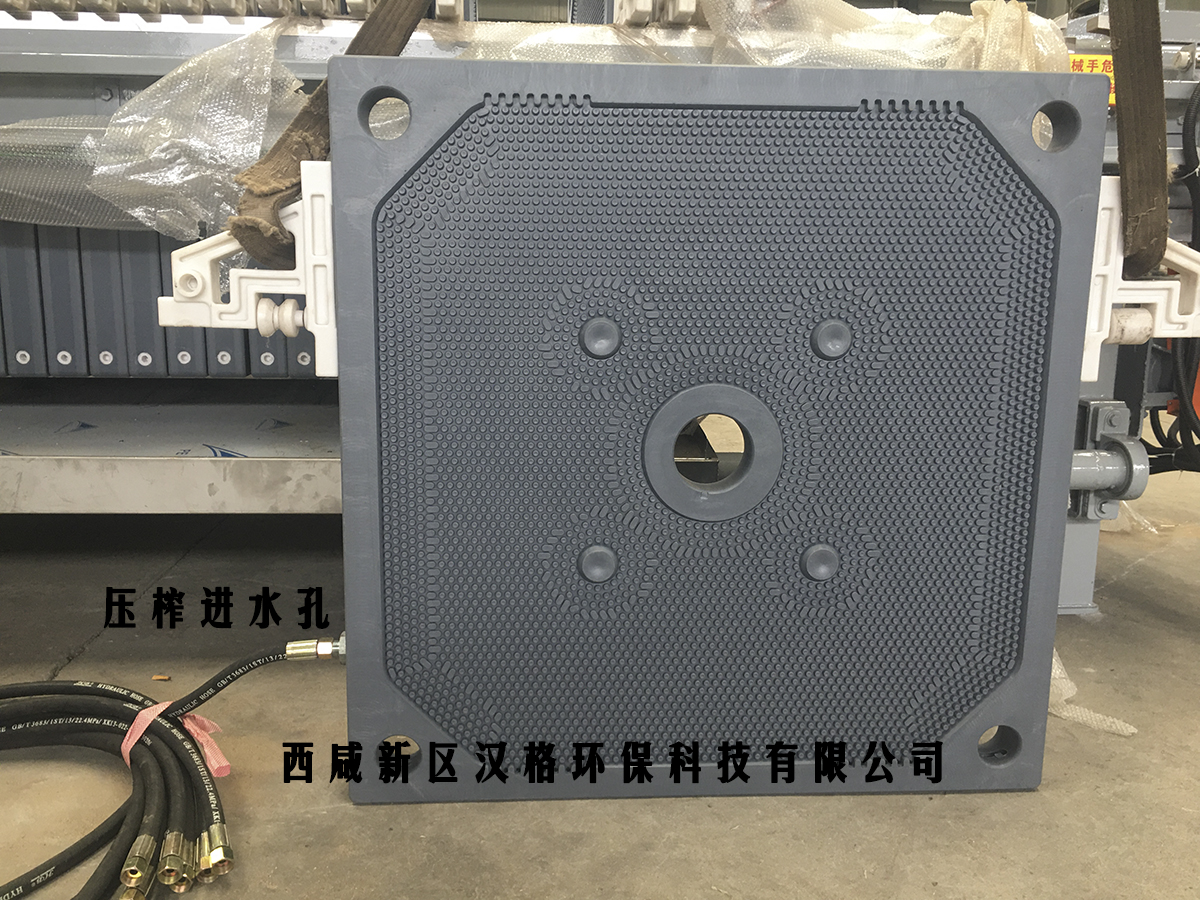

隔膜濾板-壓榨進水孔

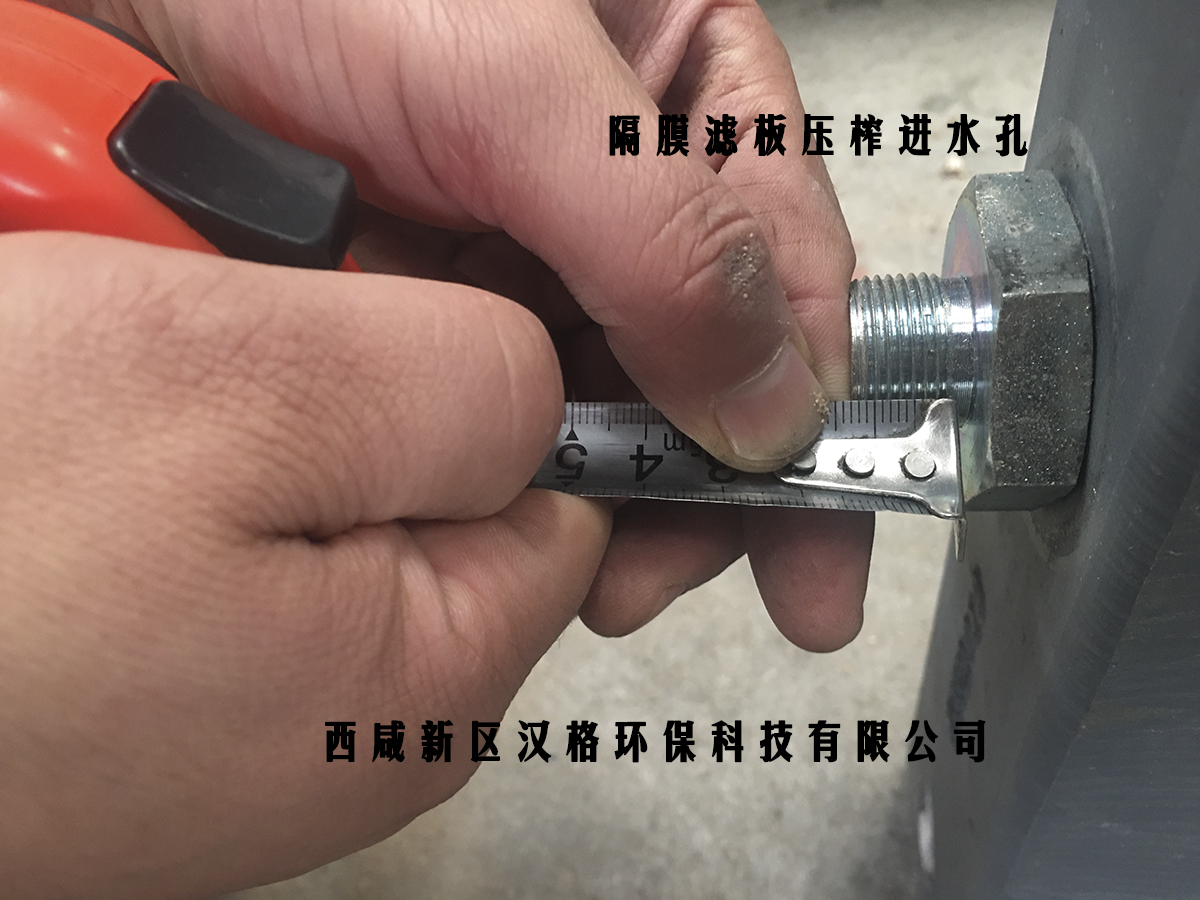

隔膜濾板-壓榨進水孔測量
隔膜濾板-壓榨進水孔

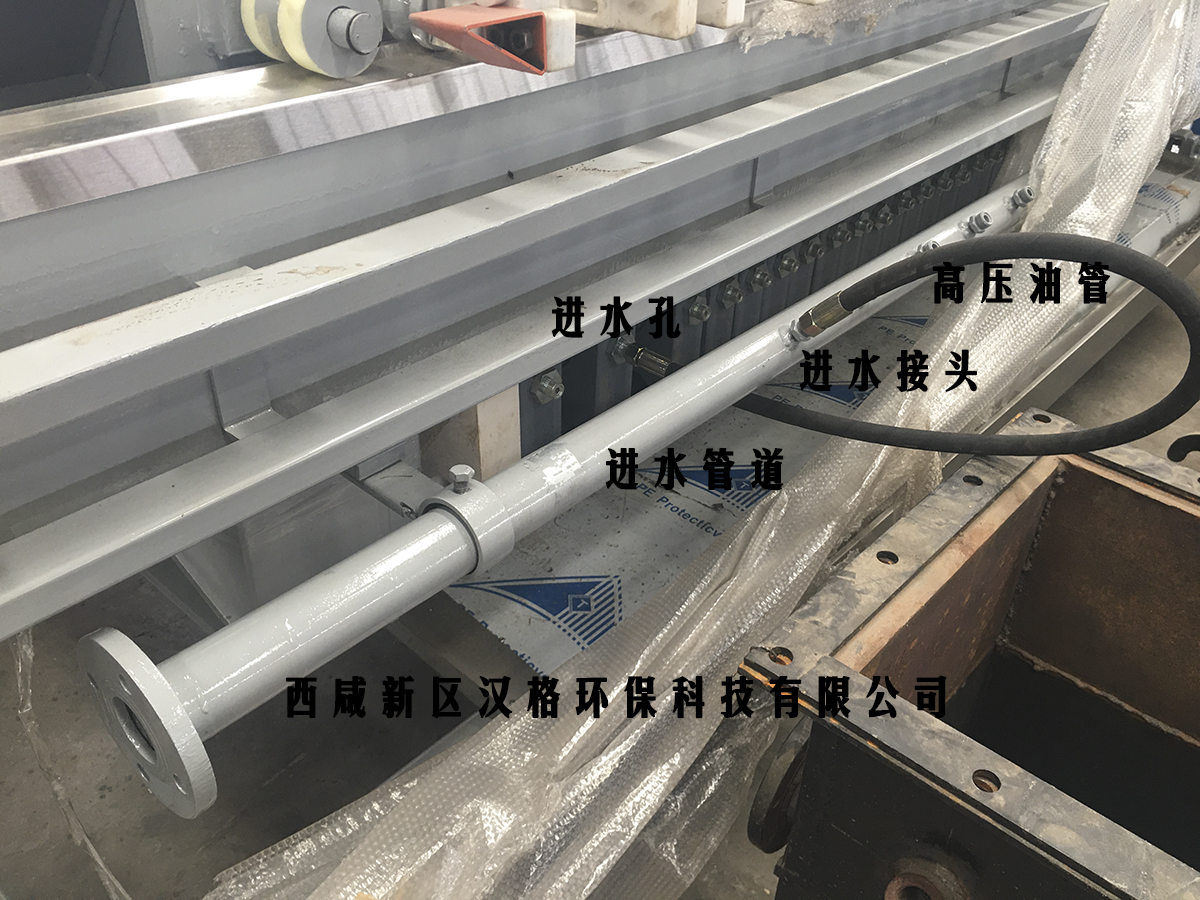

隔膜壓濾機壓榨進水管道和隔膜濾板連接圖
從圖中可以看到,隔膜壓濾機的二次壓榨是如何進行的,隔膜板上有一個壓榨進水孔,隔膜壓濾機右側安裝有進水管道,進水管道上焊接進水接頭,使用高壓油管將管道進水接頭和隔膜板上的進水孔連接,使用壓榨泵向隔膜壓濾機右側進水管道送水,隔膜濾板中間是空的,水進入后,隔膜板向上下方向膨脹,擠壓廂式濾板上的泥餅,實現二次壓榨。

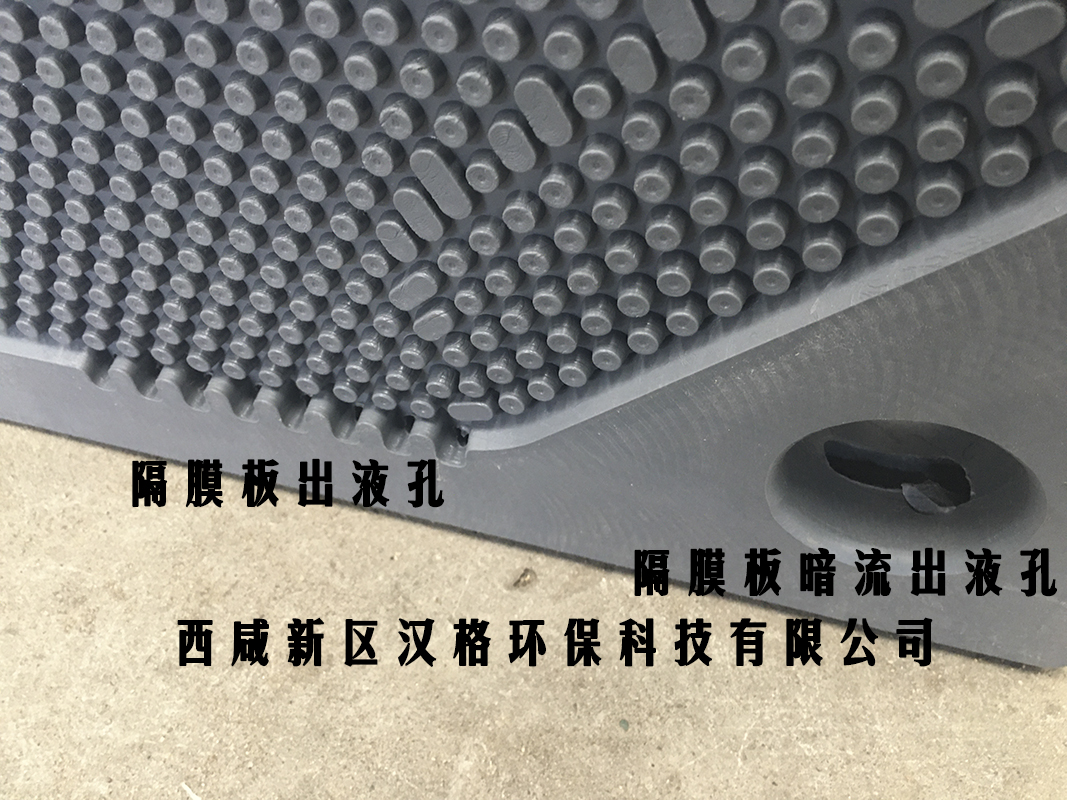

隔膜濾板下方有出液孔,與濾板兩側的圓孔相通,解決濾液排放問題

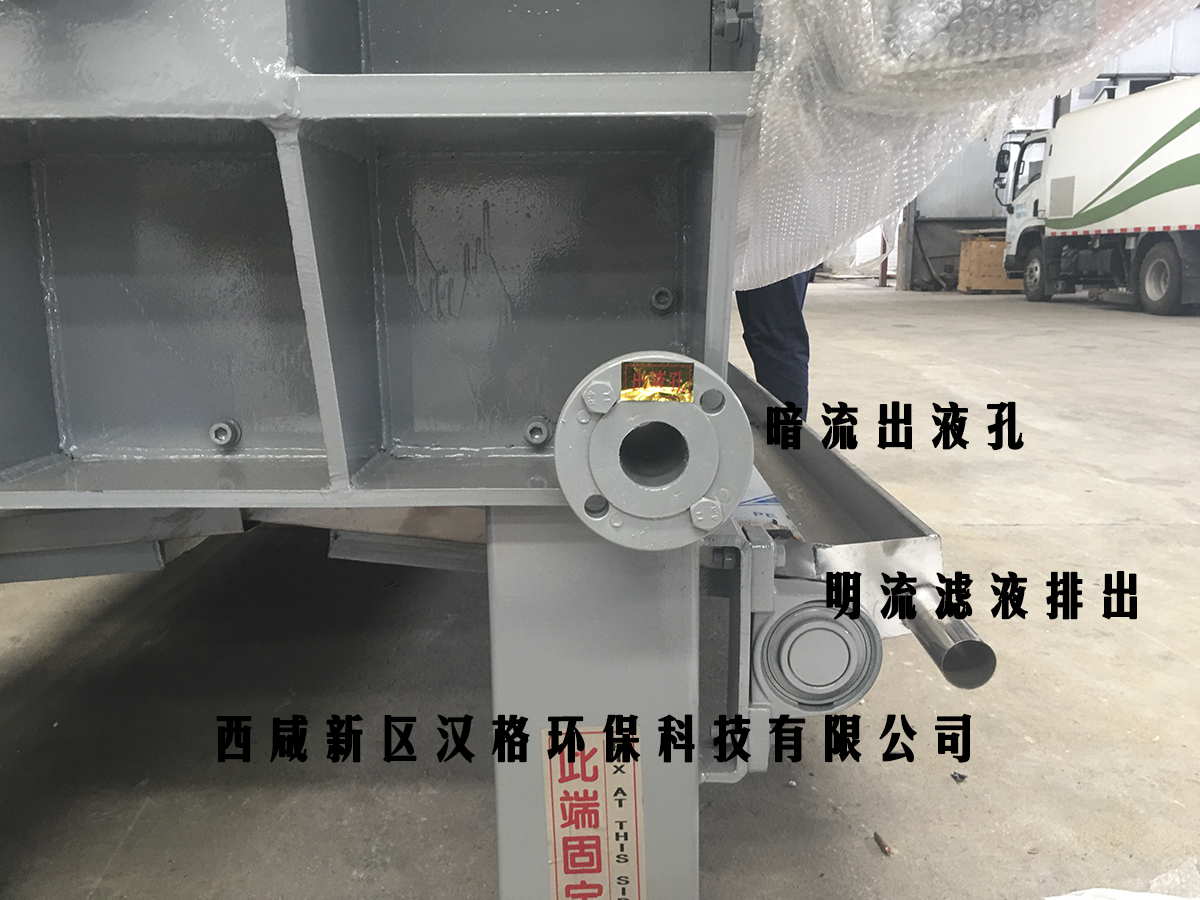

隔膜濾板止推板暗流-出液孔設計

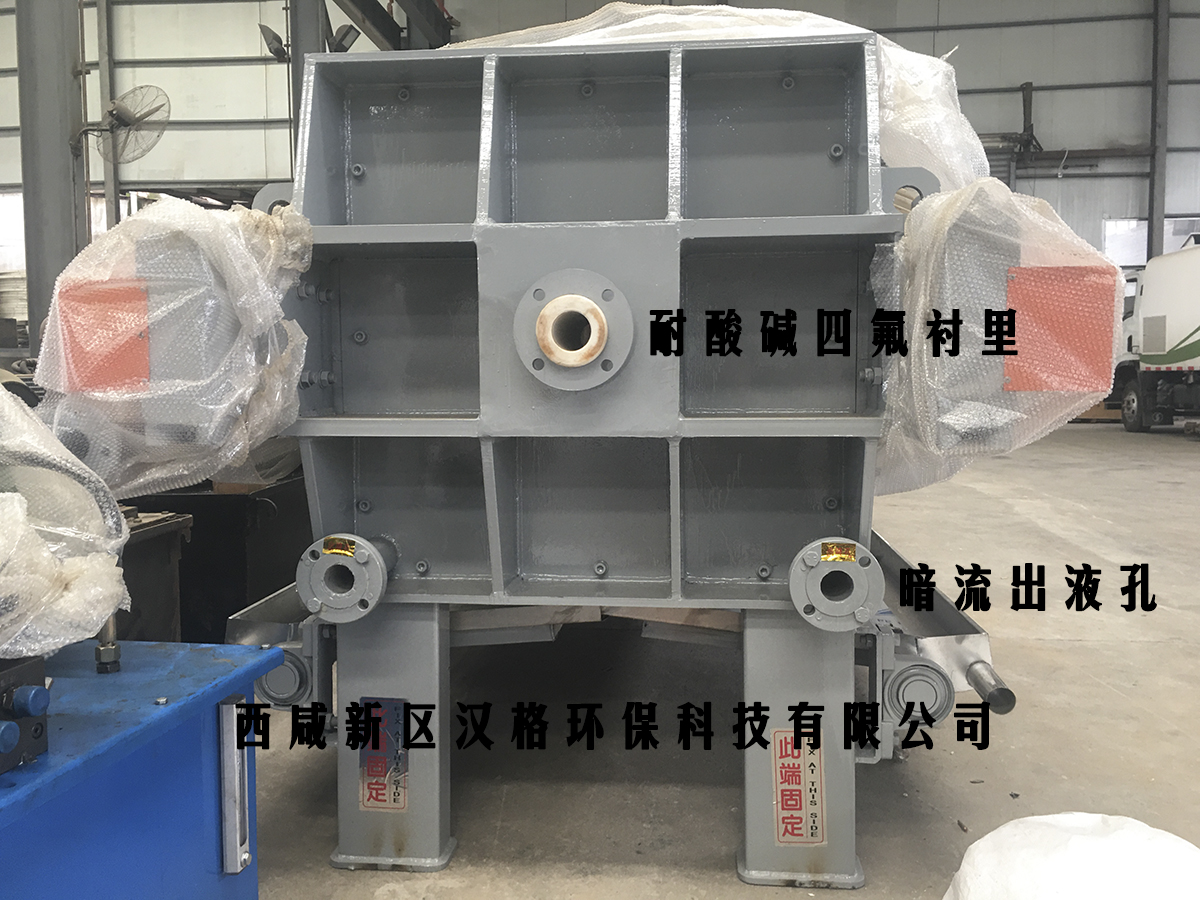

隔膜濾板止推板暗流-出液孔
隔膜濾板止推板暗流-出液孔詳細
暗流隔膜壓濾機濾液排放問題
隔膜濾板下方有出液孔,與濾板兩側的圓孔相通，濾液經濾板凹槽流向濾板底部，底部有出液孔，經出液孔流向隔膜濾板兩側的孔，多個濾板形成一條管道，順著壓濾機止推板上的出液孔流出。
